后拉式油壓卡盤 BU

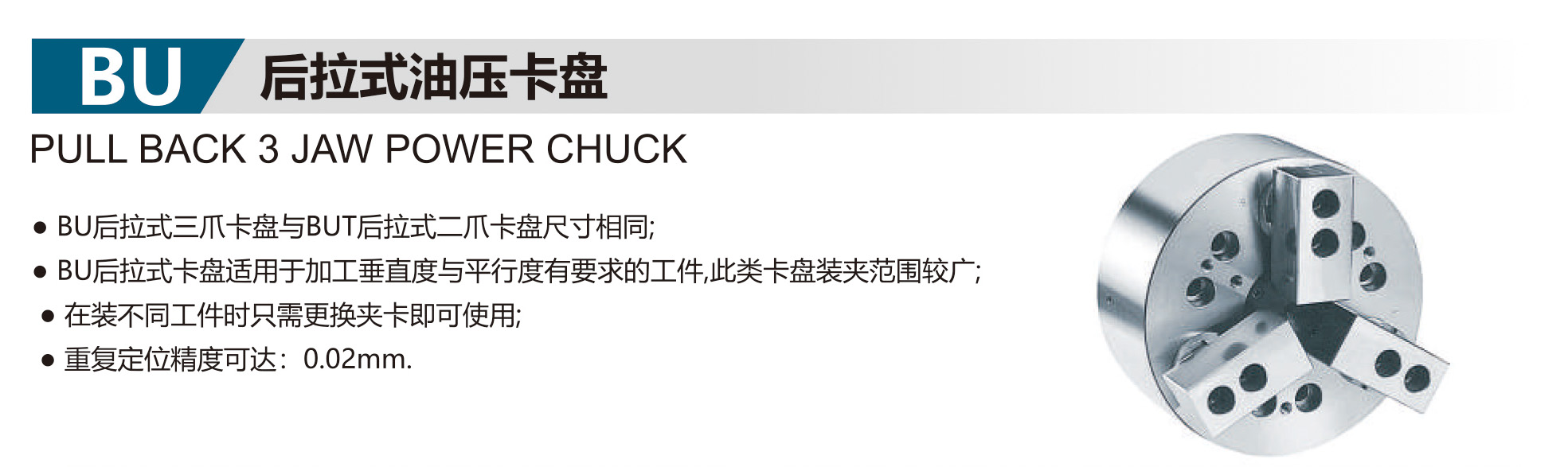

PUL .L BACK 3 JAW POWER CHUCK ●BU后拉式三爪卡盤與BUT后拉式二爪卡盤尺寸相同 ●BU后拉式卡盤適用于加工垂直度與平行度有要求的工件,此類卡盤裝夾范圍較廣 ●在裝不同工件時只需更換夾卡即可使用 ●重復定位精度可達: 0.02mm

零售價

0.0

Yuan

市場價

0.0

Yuan

瀏覽量:

1013

產品編號

數量

-

+

庫存:

0

所屬分類

返回列表



1

產品描述

參數

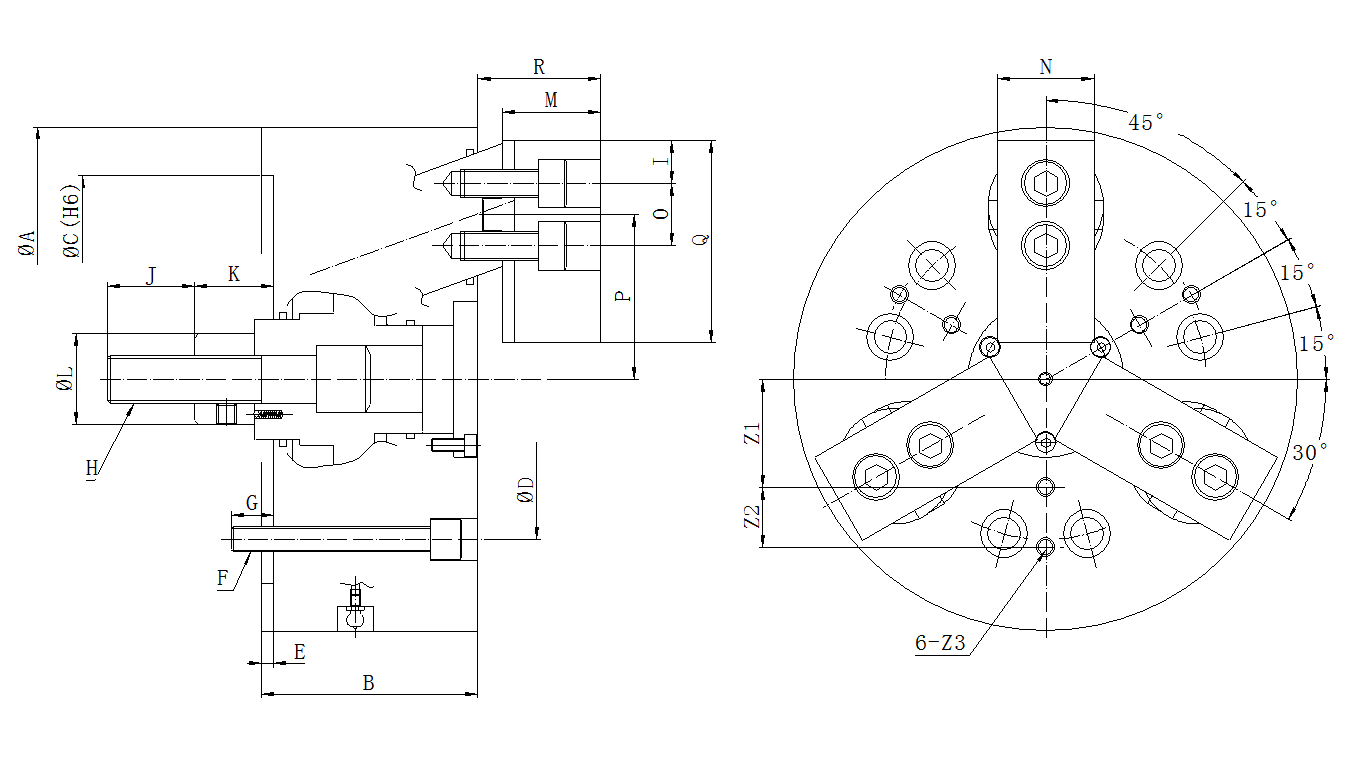

尺寸Dimensions 型號Type	A(mm)	B(mm)	C(G7)(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)
BU-04	110	60	60	80	5	3-M8	14	M10*1.5P	18	20	12~20
BU-05	135	70	80	100	5	3-M8	14	M12*1.75P	24	25	17~25
BU-06	165	85	140	104.8	5	6-M10	16	M16*2P	24	36	23~33
BU-08	210	95	170	133.4	5	6-M12	18	M20*2.5P	18	36	28~38
BU-10	254	110	230	171.4	5	6-M16	22	M24*3P	24	46	32~47
BU-12	304	125	220	171.4	5	6-M16	24	M24*3P	24	50	32~47
BU-15	371	130	300	235	6	6-M20	30	M30*3.5P	24	43	51~71
BU-15(NEW)	381	130	300	235	6	6-M20	30	M30*3.5P	24	43	51~71
BU-18	450	130	380	330.2	6	6-M24	33	M30*3.5P	34	43	51~71
BU-21	530	130	380	330.2	6	6-M24	32	M36*4P	30	53	52~72
BU-24	610	130	380	330.2	6	6-M24	33	M36*4P	30	43	52~72

尺寸Dimensions 型號Type	L(mm)	M(mm)	N(mm)	O(mm)	P(mm)	Q(mm)	R(mm)	Z1(mm）	Z2（mm)	Z3（mm)
BU-04	26	19.5	25	—	36.6~39.5	50	20.5~28.5	25	—	3-M6
BU-05	28	24.5	30	—	41.8~44.7	56	28~36	30	—	3-M6
BU-06	32	30	35	—	54.8~58.4	70	35~45	35	20	6-M6
BU-08	38	41	40	26	67.2~70.8	84	46~56	45	25	6-M8
BU-10	50	46	50	32	79.6~85	100	50~65	55	30	6-M8
BU-12	50	51	60	36	96.55~102	120	55~70	70	35	6-M10
BU-15	50	51	60	36	126.75~134	150	57~77	95	45	6-M12
BU-15(NEW)	50	51	60	36	131.75~139	150	57~77	95	50	6-M12
BU-18	50	51	70	36	169.77~177	150	57~77	100	60	6-M12
BU-21	58	62	80	42	206.4~213.6	150	68~88	90	160,230	27-M12
BU-24	58	62	80	42	246.4~253.6	180	68~88	90	180,270	18-M12

尺寸Dimensions 型號Type	柱塞行程Plunger stroke(mm)	爪行程（直徑）Jaw stroke(DIA.mm)	最高回轉速 Max mum speed(mm)	最大拉力 MaxiPull Force kgf(KN)	最大靜夾持力 Maximu clamping Force kgf(KN)	搭配油缸型號 Matchingcylinder	夾持范圍 Gripping Range(mm)	最高使用壓力 Maxipressure kigf/cm(mpa)	重量Weigt(kg)
BU-04	8	5.8	3500	600	1350	K-Y0615	15~90	2.2	4.5
BU-05	8	5.8	3500	1000	2000	K-Y0815	15~130	2.2	7.5
BU-06	10	7.2	3500	1500	2500	K-Y1020	30~160	2.2	15
BU-08	10	7.8	3000	2500	4500	K-Y1225	40~120	2.5	26
BU-10	15	10.8	2500	3500	6000	K-Y1225	50~254	3.3	46.5
BU-12	15	10.8	2000	4500	7500	K-Y1530	74~304	3	70
BU-15	20	14.56	1800	5500	9000	B-R2035	85~370	2.5	104.5
BU-15(NEW)	20	14.56	1800	5500	9000	B-R2035	95~380	2.5	105
BU-18	20	14.56	1200	5500	12000	B-R2035	160~450	2.5	150
BU-21	20	14.5	1000	6500	12000	B-R2035	230~530	2.5	208
BU-24	20	14.5	800	6500	12000	B-R2035	250~610	2.5	268
